Лампа ДРВ –это дуговая ртутная вольфрамовая лампа.
Лампы ДРВ предназначены для освещения теплиц, улиц, применяются в парковом освещении и других открытых пространств. Их особенностью и преимуществом является, что они эксплуатируются без дросселей они также имеют высокую световую отдачу и продолжительный срок службы.
Описание лампы ДРВ.
Газоразрядным лампам для своей работы необходимо иметь специальную схему, содержащую как минимум один дроссель.
Но из этого общего правила, существуют исключения это лампы ДРВ, которые можно устанавливать в соответствующих типоразмеру их цоколя стандартных патронах как прямую замену ламп накаливания. Они не требуют включения никаких балластов и пускорегулирующих устройств.
Конструкция ламп ДРВ.
В конструкции ламп ДРВ использован принцип комбинации дуговой ртутной лампы и лампы накаливания с вольфрамовой нитью в одной колбе, причем нить накала выполняет функции встроенного дросселя.
Для обеспечения нормального накала нити она помещается в вакуумную колбу где рядом с нитью располагается отдельный внутренний герметичный баллон, являющийся аналогом горелки ртутной лампы ДРЛ, то есть заполненный смесью инертных газов с парами ртути.
Достоинства и недостатки ламп ДРВ
Лампы ДРВ разогревая нить увеличивает свое сопротивление стабилизируя напряжение питания. Поэтому лампы ДРВ работают непосредственно от сети переменного тока 220 В.
Вольфрамовая нить сама является источником света в дополнение к люминесцентному излучению покрытия колбы. А это улучшает цветовые характеристики излучения – к холодному оттенку дневного света примешивается теплый желтоватый спектр лампы накаливания, и общая спектральная картина становится более ровной и полноценной.
У ламп ДРВ есть и недостатки. Нить накаливания недолговечна и снижает общий ресурс работы лампы если лампы ДРЛ могут работать в течение 15000 часов то для ДРВ это значение уменьшается до 7500 часов.
Сфера применения.
Включив лампу ДРВ в обычный светильник безо всяких его переделок, можно в два раза увеличить его световой поток и эта лампа все же более экономична, чем лампа накаливания.
Лампы ДРВ является идеальным источником света для наиболее бюджетного переоснащения старых мощных светильников с улучшением всех их показателей – энергопотребления, светоотдачи, спектра излучения.
Лампа ДРВ применяются для освещения теплиц и других внутренних помещений большой площади, как жилых, так и офисных или производственных, наружное освещение на улицах, автостоянках, во дворах, автопарках, садово-парковых зонах.
Описание лампы ДРЛ.
Лампы ДРЛ это газоразрядные ртутные лампы высокого давления, которые чаще всего применяются для уличного освещения и освещения больших производственных площадей.
Лампы ДРЛ производят такие компании как Philips, ТД "В.А.В.С.-Лисма" а так же компании Польши и Украины, самой мощною лампой в линейке дрл является лампа ДРЛ-1000.
Лампы ДРЛ используются только в сетях переменного тока напряжением ~220 B и частотой 50 Гц.
Лампа ДРЛ включается через пускорегулирующие аппараты –дросселя.
Дроссель для ламп ДРЛ служит для стабилизации работы лампы.
Подключение без дросселя ДРЛ не допускается так как лампа просто сгорит потому ,что лампы имеют большой пусковой ток превышающий номинальный в 2,5 раза.
При включении в сеть лампа ДРЛ загорается не сразу процесс может длиться две минуты и более, при повторном включении работающей лампы ей надо дать остыть минимум три минуты.

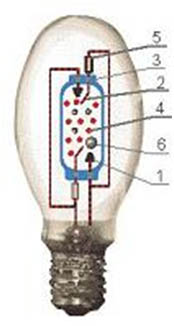

Устройство ламп ДРЛ.
- Поджигающие электроды
- Вводы электродов.
- газ аргон который служит для начальной ионизации и получения дугового разряда
- Позисторы- служат для ограничения тока тлеющего разряда на поджигающих электродах
- Ртуть-служит для изменения градиента потенциала в разряде
Лампа ДРЛ состоит из трёх главных частей это:
- цоколь
- кварцевая горелка
- стеклянная колба.
Цоколь лампы ДРЛ предназначен для приема электроэнергии из сети, по средствам соединения контактов лампы (один из которых резьбовой, а второй — точечный) с контактами патрона, после чего происходит передача переменного электричества непосредственно на электроды самой горелки
ДРЛ лампы.
Кварцевая горелка является основной функциональной частью лампы ДРЛ. Она представляет собой кварцевую колбу, у которой по бокам располагаются по 2 электрода. Два из них основных и два - дополнительные. Пространство горелки заполнено инертным газом «аргона» (для изоляции теплообмена между горелкой и средой) и капелькой ртути.
Стеклянная колба — это внешнюю часть лампы. Внутри неё помещена кварцевая горелка, к которой от контактного цоколя подходят проводники. Из колбы выкачивают воздух и закачивают в ней азот. И ещё один немаловажный элемент, что находится в стеклянной колбе, это 2 ограничивающих сопротивления (подсоединенные к дополнительным электродам). Внешняя стеклянная колба с внутренней стороны покрыта люминофором.
Принцип действия.
Лампы ДРЛ изготавливается из тугоплавкого и химически стойкого прозрачного материала (кварцевого стекла или специальной керамики), и наполняется строго дозированными порциями инертных газов. Кроме того, в горелку вводится металлическая ртуть, которая в холодной лампе имеет вид компактного шарика, или оседает в виде налёта на стенках колбы и (или) электродах. Светящимся телом РЛВД является столб дугового электрического разряда.
Процесс зажигания лампы, оснащённой зажигающими электродами, выглядит следующим образом.
На лампу подаётся сетевое напряжение, оно подводится к промежутку между основным и дополнительным электродом, что расположены с одной стороны кварцевой горелки и на такую же пару, расположенную на другой стороне горелки. Вторым промежутком, между которых сосредотачивается сетевое напряжение, это расстояние между основными электродами кварцевой горелки, находящихся на противоположных её сторонах.
Расстояние между основным и дополнительным электродом невелико, это позволяет при подаче напряжения легко ионизировать данный промежуток газа. Ток на данном участке обязательно ограничивается сопротивлениями, стоящие в цепи дополнительных электродов перед входом проволочных проводников в кварцевую горелку. После того как на обоих концах кварцевой горелки произошла ионизация, она постепенно перебрасывается на промежуток между основными электродами, тем самым обеспечивая дальнейшее горение лампы ДРЛ.
Максимальное горение лампы ДРЛ наступает спустя около 7 минут. Это обусловлено тем, что в холодном состоянии ртуть, находящаяся в кварцевой горелки находится в виде капельки или налёта на стенках колбы.
После запуска, ртуть под воздействием температуры медленно испаряется, постепенно улучшая качество разряда между основными электродами. После того как вся ртуть перейдёт в пары (газ), лампа ДРЛ выйдет на номинальный режим работы и максимальную светоотдачу.
Также ещё следует добавить, что при выключении лампы ДРЛ повторное включение невозможно, пока лампа полностью не остынет. Это является одним из недостатков ламы, поскольку появляется зависимость от качества электроснабжения.
ДРЛ лампа довольно чувствительна к температуре и поэтому в её конструкции предусмотрена внешняя стеклянная колба.
Она выполняет две функции:
- во-первых, служит барьером между внешней средой и кварцевой горелкой, предотвращая остывание горелки (находящийся внутри колбы азот препятствует теплообмену);
- во-вторых, поскольку при внутреннем разряде излучается не весь видимый спектр (только ультрафиолет и зелёный цвет), то люминофор, лежащий тонким слоем на внутренней стороне стеклянной колбы, преобразует ультрафиолет в спектр красного свечения.
В результате объединения синего, зелёного и красного излучения образуется белое свечение лампы ДРЛ.
Подключение к сети лампы ДРЛ осуществляется через дроссель.
Дроссель для ламп ДРЛ подбирается в соответствии с мощностью лампы.
Дроссель для ДРЛ ограничивает ток, питающий лампу. Если включить лампу без дросселя, то она моментально сгорит, поскольку через неё пройдёт слишком большой электроток.
В схему подключения ламп ДРЛ желательно добавить конденсатор. Он будет влиять на реактивную мощность, а это сэкономит электроэнергию в два раза.
Дроссель ДРЛ-125 (1.15А) = конденсатор 12 мкф. (не меньше 250 В.)
Дроссель ДРЛ-250 (2.13А) = конденсатор 25 мкф. (не меньше 250 В.)
Дроссель ДРЛ-400 (3.25А) = конденсатор 32 мкф. (не меньше 250 В.)
Преимущества:
- высокая световая отдача (до 60 лм/Вт)
- компактность, при высокой единичной мощности
- способность работать при отрицательной температуре
- длительный срок службы (около 15 тыс. часов)
Недостатки:
- низкая цветопередача
- пульсация светового потока
- неустойчивая работа при колебаниях в напряжения сети
Лампа ДРЛ содержит внутри капельки ртути, если разобьется кварцевая колба, то пары ртути развеются в помещении на 25 м.кв. Обращайтесь с лампой ДРЛ осторожно.
